Установка для разделения шлама TBM

Эффективная установка по разделению шлама TBM является основой для успешного использования туннельных проходческих машин (TBM) с опорой на шлам. GN Установка для разделения шлама популярна благодаря проектам AVN машин, Шахтные проходческие машины Mix Shieldsor. GN Solids Control использует вибросита, пескоотделитель, пескоотделитель, а также декантерные центрифуги для отделения и удаления извлеченных твердых частиц из бентонитовой суспензии — смеси воды и тиксотропной глины. Затем очищенная жидкость возвращается в систему циркуляции шлама.

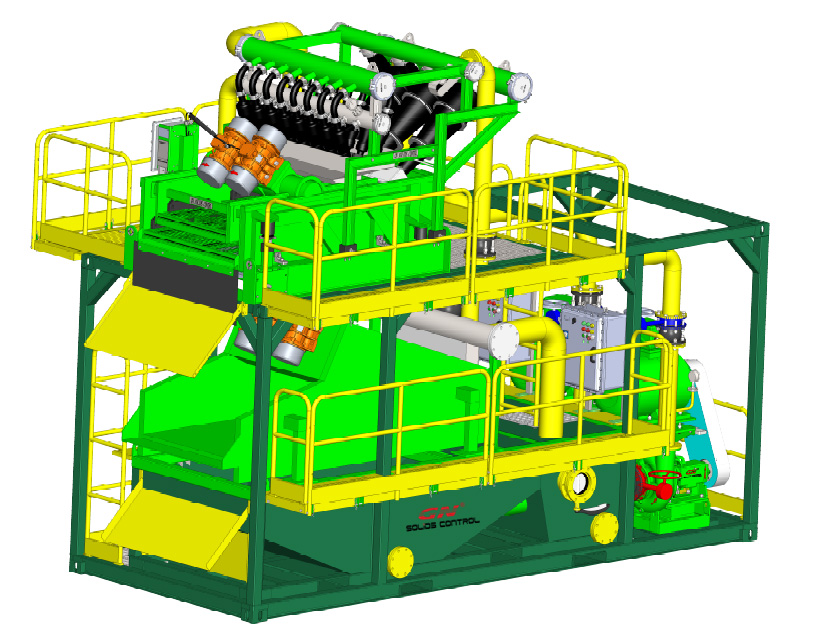

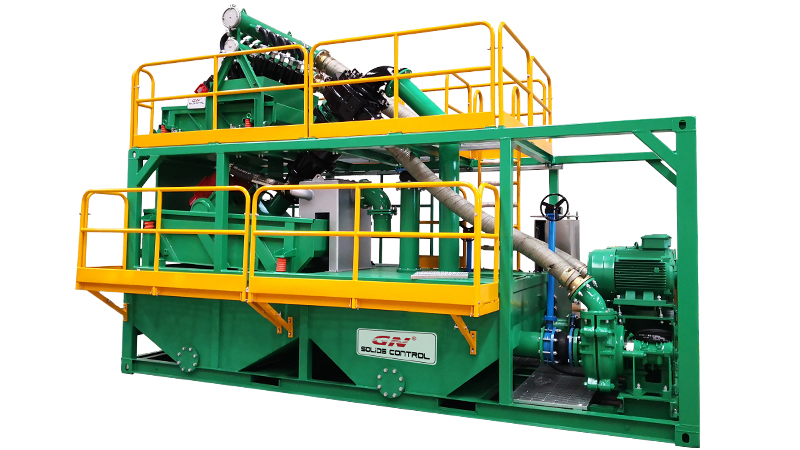

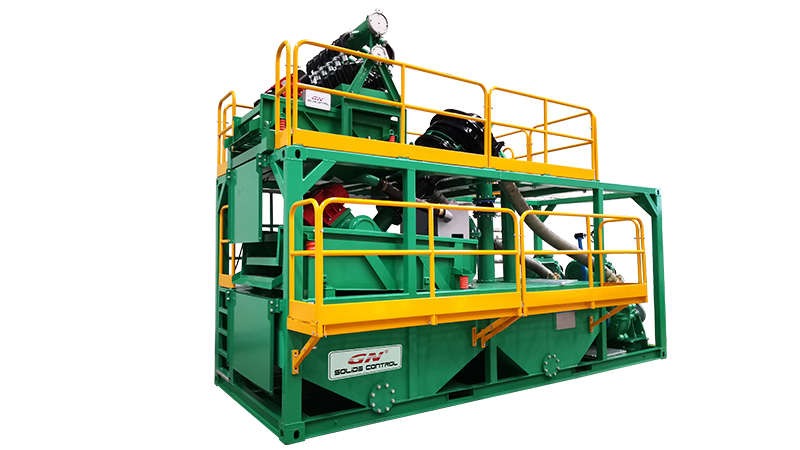

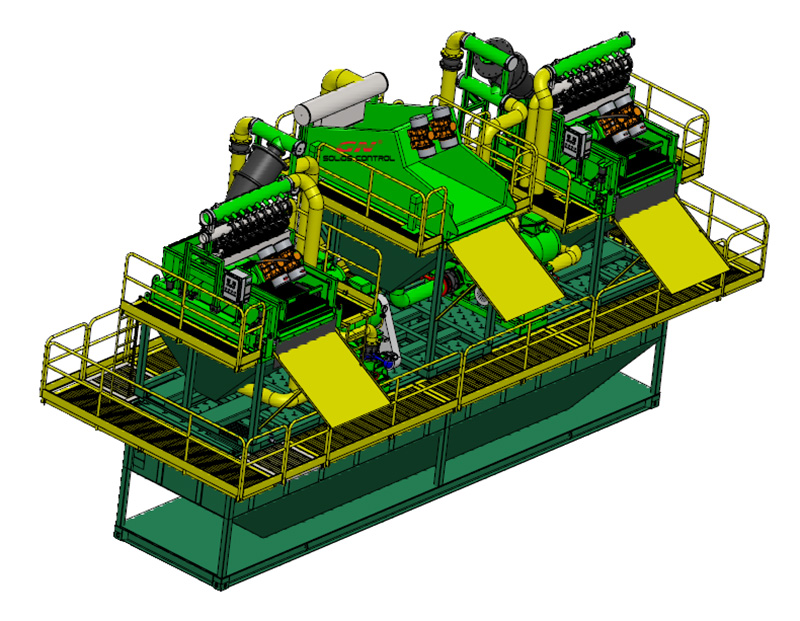

Модель на установку для разделения шлама TBM

Маленький тип:GNTBM-120B (120m³/h), GNTBM-260B (260m³/h),GNTBM-360B (360m³/h), GNTBM-500B( 500m³/h)

Большой тип: GNTBM-1000B( 1000m³/h), GNTBM-1500B(1500m³/h), GNTBM-2000B (2000m³/h), GNTBM-2500B (2500m³/h), GNTBM-3000B (3000m³/h)

Обезвоживающая центрифуга для разделения шлама TBM

GN производит декантерные центрифуги различного размера для обезвоживания шлама TBM. 22-дюймовая центрифуга GNLW553C-VFD и 30-дюймовая декантерная центрифуга GNLW764A с большим барабаном популярны для обработки бурового раствора TBM. GN поставляет центрифугу для обезвоживания вместе с дозирующим устройством для химикатов в виде полного комплекта.Обезвоживающей центрифуги может быть помещен в контейнер для удобства перемещения, как показано ниже:

Характеристики на установку для разделения шлама TBM

• Свое производство вибросита, пескоотделители, илоотделители и декантерных центрифуги.
• Индивидуальная система проектирования со стандартным оборудованием для ваших условий.
• Всемирная поддержка со стороны наших филиалов и партнеров по всему миру.
• Вибросито с высоким ускорением и высокоскоростная декантерная центрифуга для высокоэффективного разделения шлама.
• Двухслойнный вибросито увеличит производительность при меньшей занимаемой площади.
• Модульная конструкция для быстрого передвижения

Процесс на установку для разделения шлама TBM

1. Вибросито грубое удалит крупные частицы из шлама TBM.
2. Центробежный насос перекачивает расвтор и подает ее в гидроциклоны грубой очистки.
3. Обезвоживающее вибросито под гидроциклонами грубой очистки будет сушить твердые частицы.
4. Другой центробежный насос будет перекачивать раствор в гидроциклоны тонкой очистки для отделения твердых частиц размером более 20 микрон.
5. Вибросито тонкой очистки обезвоживает твердые частицы, выходящие из гидроциклонов тонкой очистки.
6. Декантерная центрифуга отделяет твердые частицы размером более 2-5 микрон без химикатов.
7. А декантерная центрифуга с улучшенными химическими характеристиками будет отделять твердые частицы размером более 1 микрона
