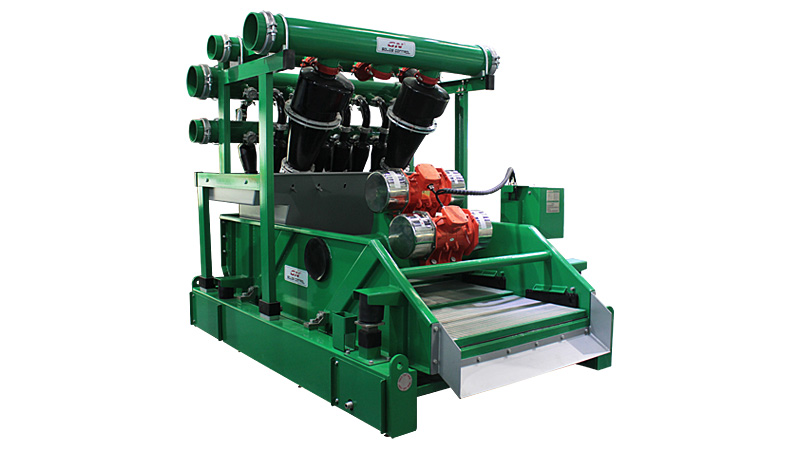

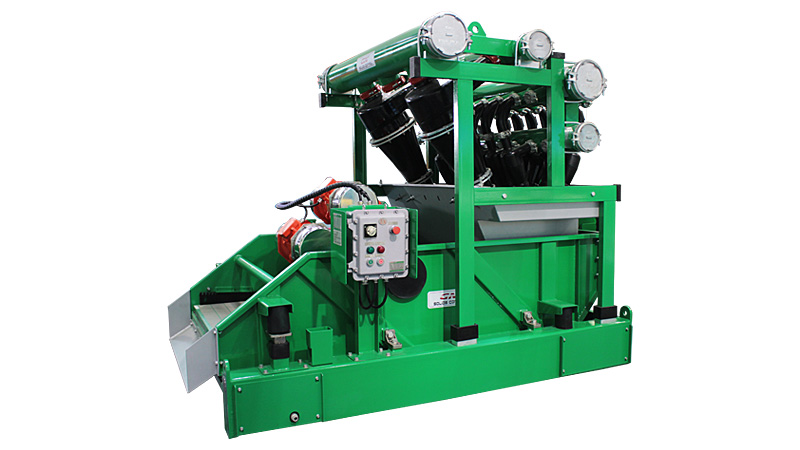

Ситогидроциклонная установка серии GNZJ
Ситогидроциклонная установка представляет собой комбинацию гидроциклонной группы гидроциклоны с осушающим виброситом и предназначена для эффективного удаления и осушения шлама. Ситогидроциклонная установка предназначен для очистки бурового раствора от выбуренной породы при бурении нефтяных и газовых скважин, получения шлама пониженной влажности. Ситогидроциклонная установка применяются в составе циркуляционных систем буровых установок при безамбарном и малоотходном бурении.
Технические параметры Ситогидроциклонной Установки
Модель GNZJ594K-S1S8NK GNZJ594K-S2S12NK GNZJ594K-S3S16NK мощность очистки 120m3/h(528GPM) 240m3/h(1056GPM) 360m3/h(1584GPM) Размер и количество пескоотделителя 10" x 1 10" x 2 10" x 3 Размер и количество илоотделителя 4" x 8 4" x 12 4" x 16 Размер входного отверстия 6 дюйм 6 дюйм 6 дюйм Размер выходного отверстия 8 дюйм 8 дюйм 8 дюйм рабочее давление 0.25～0.4 0.25～0.4 0.25～0.4 Параметры донного сита Модель донного сита DLS594K DLS594K DLS594K Режим вибрации линейная вибрация линейная вибрация линейная вибрация мощность мотора 2×1.94 2×1.94 2×1.94 Размер сетки 2.73 2.73 2.73 Угол регулировки сетки -1～+5° (регулируемый) -1～+5° (регулируемый) -1～+5° (регулируемый) интенсивность колебания ≤7.5G ≤7.5G ≤7.5G Вес（Kg） 2579 2649 2732 Габаритные размеры 3117×1995×2325 3117×1995×2325 3117×1995×2325 Преимущества Ситогидроциклонной Установки:
- Сетчатый короб подвергается термической обработке для снятия сварочного напряжения, что позволяет работать при высокой интенсивности возбуждения.
- Для установки сетки используется механический храповой ключ, быстрое сжатие, легкость демонтажа, долговечность.
- Прижимной клин сетки изготовлен из нейлона для достижения высокой термостойкости, коррозионной стойкости и износостойкости.
- Вибрационный двигатель: известный итальянский бренд OLI.
- Рама грохота и сетка запечатаны полиуретановым материалом, который имеет длительный срок службы и легко заменяется.
- Нижняя рама вибрационного грохота поддерживается нержавеющей сталью, которая устойчива к коррозии и имеет длительный срок службы.
- Электронный блок управления использует алюминиевый сплав/нержавеющую сталь, взрывозащищенный электрический блок управления, с хорошей герметичностью и сильной коррозионной стойкостью.
- Предварительно натянутая сетка, легко быстро разбирается и заменяется.
- Метод выгрузки шлама может быть переключен между нижней и боковой выгрузкой шлама для обеспечения гибкой установки на месте.
- Угол наклона ситового короба может быть отрегулирован механически без остановки машины с обоих концов синхронно, чтобы справиться с различной производительностью.
Гидроциклоны осуществляют первичную сепарацию твердой фазы (частиц 47÷ 76 мкм – для пескоотделителя (10”конуса), частиц 15÷ 47 мкм – для илоотделителя (4”конусов), которая затем направляется на сетку вибросита, удерживая при этом дорогостоящие жидкости, как из утяжеленных, так и неутяжеленных буровых растворов. Гидроциклоны изготовлены из высокопрочного полиуретана, который обеспечивает продолжительный срок службы(до 9000часов). На питающих линиях гидроциклонов установлены манометры со средоразделителем для контроля рабочего давления подаваемого раствора.
Применение сменных насадок песко- и илоотделителей позволяет настроить ситогидроциклонную установку на оптимальный режим работы. На данной установке используются гидроциклоны и илоотделители изготовленные из полиуретана и состоящие из секций, что позволяет при промывании заменить только изношенную часть. Один человек может произвести замену изношенной части (в отличии от металлических гидроциклонов).
