Вибрационные грохоты для бурового раствора и вакуумные дегазаторы были поставлены на буровые установки мощностью 2000 л.с. в Европе.
Предыстория проекта
Новый блок в Северном море в Европе вот-вот начнёт бурение, и сторона A требует, чтобы вся система управления твердыми телами соответствовала двойной сертификации ATEX Zone-II, CE Machinery Directive и IECEx, а также была совместима с водоизмещением 2000 л.с. сверхвысокого давления грязевого насоса мощностью 2000 л.с. (≥3 000 л/мин). GN Solids Control успешно получила эту партию заказов на оборудование «plug and play» через строгий технический аудит DNV, используя свой криогенный опыт в проекте СПГ Арктического круга.
http://www.gnsolidscontrol.ru/
Основные характеристики оборудования

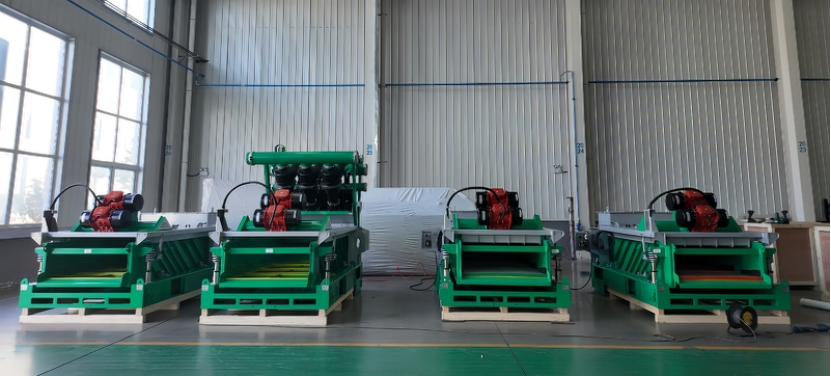

2.1 Углы вибрирующих экранов бурового раствора GNZS594K (3 параллельных) экрана бесконечно регулируются от 0° до 5°, а площадь одного листа сверхбольшого экрана 4′×5′ составляет ≥2,1 м², что является крупнейшим в отрасли такого же размера. Он оснащён итальянскими двойными взрывоустойчивыми двигателями OLI с регулируемой силой возбуждения 7,5 G и производительностью 45 л/с при 0,074 мм (200 mesh), что на 18% выше, чем у предыдущего поколения.
Механизм быстрого натяжения экрана может быть заменён одним человеком за 2 минуты, что сокращает время простоя на 60% при работе на палубе зимой в Бэйхай. Промежуточный слой нагрева ситота (опционально) предотвращает замерзание буровой жидкости при низкой температуре -20 °C и обеспечивает непрерывную циркуляцию в течение 24 часов.

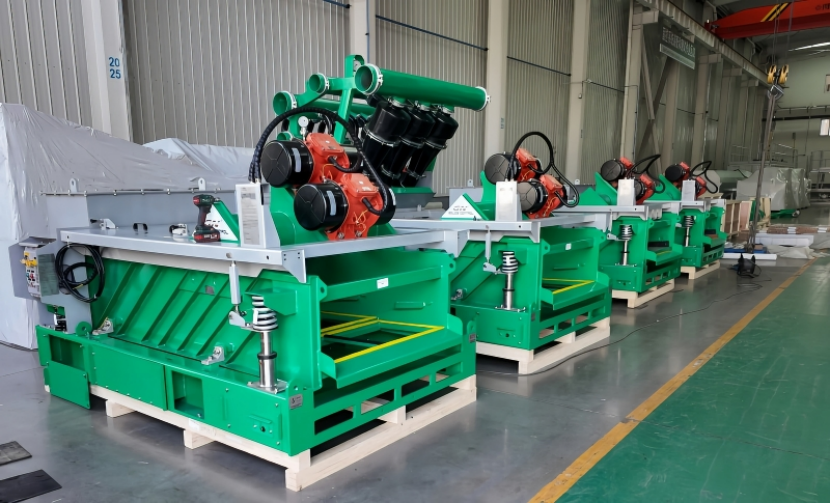

2.2 Очиститель грязи GNZJ594K-3S16N (1 единица)
Циклон для удаления песка 3×10" сверху и 16×4" снизу, интегрированная конструкция, что экономит 30% площади террасы. Срок службы износостойкой керамической втулки в нижнем отверстии составляет ≥ 3 000 ч, что снижает частоту логистики запасных частей. При совместном использовании характеристик экрана с GNZS594K клиентам достаточно всего одного экрана, и стоимость запасов снижается на 22%.
2.3 Вакуумный дегазатор GNZCQ360 (1 комплект)
Объём насоса 360 м³/ч, максимальный вакуум -0,04 МПа, а содержание газа в шламе было снижено менее чем до 0,2 % за 5 секунд, что полностью защитило центробежный насос и зонд MWD.
Саморазработанный вакуумный насос с кольцом позволяет полностью задерживать грязь без дополнительной подзарядки, что соответствует дорогим условиям работы пресной воды в Северном море. Вся машина взрывозащищённа по системе ATEX II 2 G T4 и может быть непосредственно размещена в закрытой кабине буровой платформы.

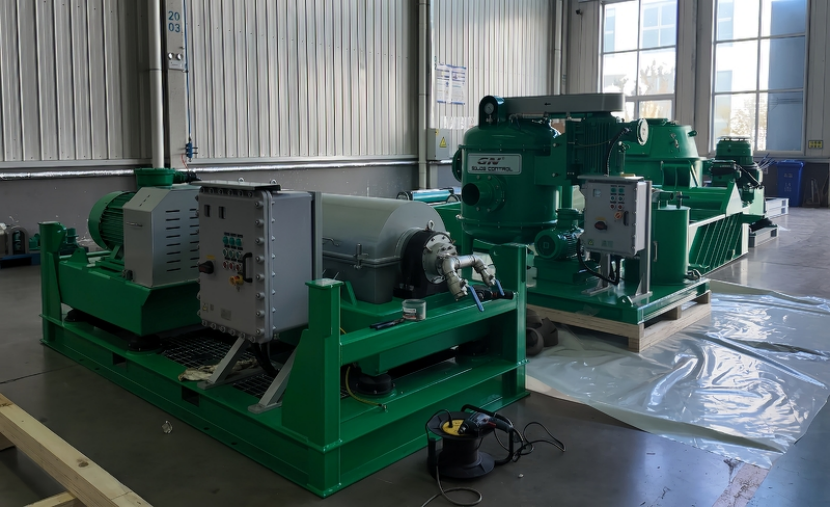

2.4 Центрифуга бурового раствора GNLW363D (1 комплект)
14" барабан, соотношение сторон 3,3, основной мотор мощностью 37 кВт, гидравлический задний привод мощностью 7,5 кВт, бесступенчатая регулировка скорости от 0 до 3 200 об/мин, с реализацией переключения в один клик между «баритным восстановлением» и «ультратонким однофазным удалением». Барабанное и спиральное покрытие из карбида вольфрама толщиной ≥ 3 мм, а срок износа увеличен в 2,4 раза. Полностью закрытая азотная инертная система соответствует требованиям платформы HSE «нулевая утечка» для нефтяных и газовых неподачив.
Поддержка на уровне системы
Предыстория проекта
Новый блок в Северном море в Европе вот-вот начнёт бурение, и сторона A требует, чтобы вся система управления твердыми телами соответствовала двойной сертификации ATEX Zone-II, CE Machinery Directive и IECEx, а также была совместима с водоизмещением 2000 л.с. сверхвысокого давления грязевого насоса мощностью 2000 л.с. (≥3 000 л/мин). GN Solids Control успешно получила эту партию заказов на оборудование «plug and play» через строгий технический аудит DNV, используя свой криогенный опыт в проекте СПГ Арктического круга.
Основные характеристики оборудования
2.1 Углы вибрирующих экранов бурового раствора GNZS594K (3 параллельных) экрана бесконечно регулируются от 0° до 5°, а площадь одного листа сверхбольшого экрана 4′×5′ составляет ≥2,1 м², что является крупнейшим в отрасли такого же размера. Он оснащён итальянскими двойными взрывоустойчивыми двигателями OLI с регулируемой силой возбуждения 7,5 G и производительностью 45 л/с при 0,074 мм (200 mesh), что на 18% выше, чем у предыдущего поколения.
Механизм быстрого натяжения экрана может быть заменён одним человеком за 2 минуты, что сокращает время простоя на 60% при работе на палубе зимой в Бэйхай. Промежуточный слой нагрева ситота (опционально) предотвращает замерзание буровой жидкости при низкой температуре -20 °C и обеспечивает непрерывную циркуляцию в течение 24 часов.
2.2 Очиститель грязи GNZJ594K-3S16N (1 единица)
Циклон для удаления песка 3×10" сверху и 16×4" снизу, интегрированная конструкция, что экономит 30% площади террасы. Срок службы износостойкой керамической втулки в нижнем отверстии составляет ≥ 3 000 ч, что снижает частоту логистики запасных частей. При совместном использовании характеристик экрана с GNZS594K клиентам достаточно всего одного экрана, и стоимость запасов снижается на 22%.
2.3 Вакуумный дегазатор GNZCQ360 (1 комплект)
Объём насоса 360 м³/ч, максимальный вакуум -0,04 МПа, а содержание газа в шламе было снижено менее чем до 0,2 % за 5 секунд, что полностью защитило центробежный насос и зонд MWD.
Саморазработанный вакуумный насос с кольцом позволяет полностью задерживать грязь без дополнительной подзарядки, что соответствует дорогим условиям работы пресной воды в Северном море. Вся машина взрывозащищённа по системе ATEX II 2 G T4 и может быть непосредственно размещена в закрытой кабине буровой платформы.
2.4 Центрифуга бурового раствора GNLW363D (1 комплект)
14" барабан, соотношение сторон 3,3, основной мотор мощностью 37 кВт, гидравлический задний привод мощностью 7,5 кВт, бесступенчатая регулировка скорости от 0 до 3 200 об/мин, с реализацией переключения в один клик между «баритным восстановлением» и «ультратонким однофазным удалением». Барабанное и спиральное покрытие из карбида вольфрама толщиной ≥ 3 мм, а срок износа увеличен в 2,4 раза. Полностью закрытая азотная инертная система соответствует требованиям платформы HSE «нулевая утечка» для нефтяных и газовых неподачив.
Поддержка на уровне системы
Модульная конструкция на заносах: каждое оборудование оснащено европейскими стандартными контейнерными угловыми деталями, двухрежимным погрузчиком и подъёмом, а позиционирование палубы завершается в течение 3 часов. Мужская и женская проводка кабелей (CEE 400 V 63 A 5-pin), сертифицирована DNV Норвежским классифицированным обществом, освобождена от пересечения на месте. Удалённый мониторинг IoT: встроенный блок GN, загрузка вибраций, температуры, уровня вакуума и скорости вращения в облако клиента в реальном времени ...
